欣聯(lián)達控制器接口信息
2017-11-10

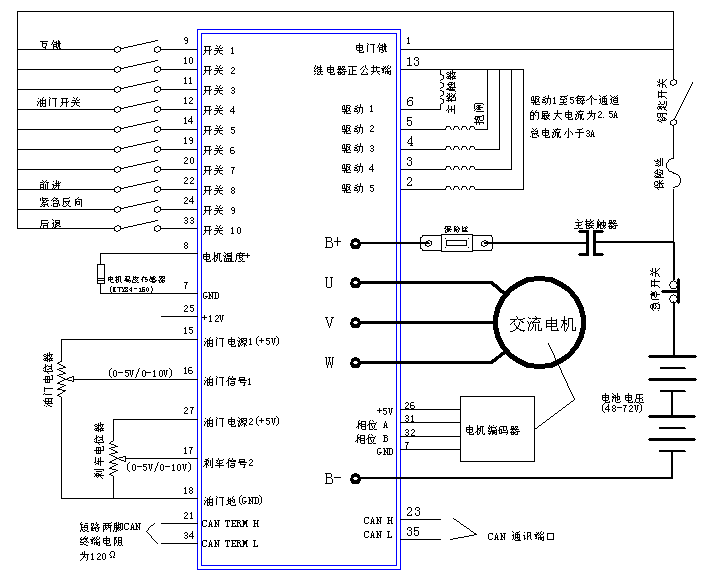

欣聯(lián)達控制器分四種接口

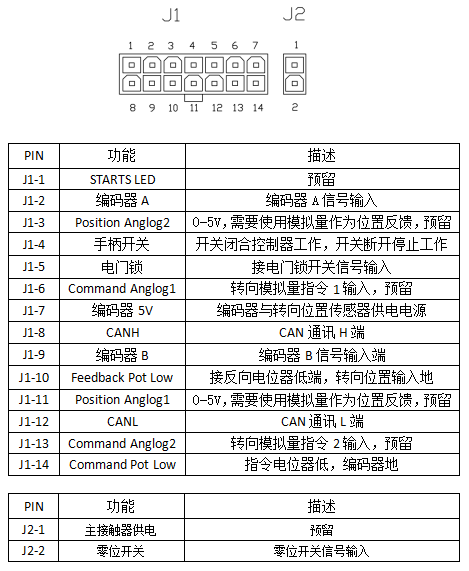

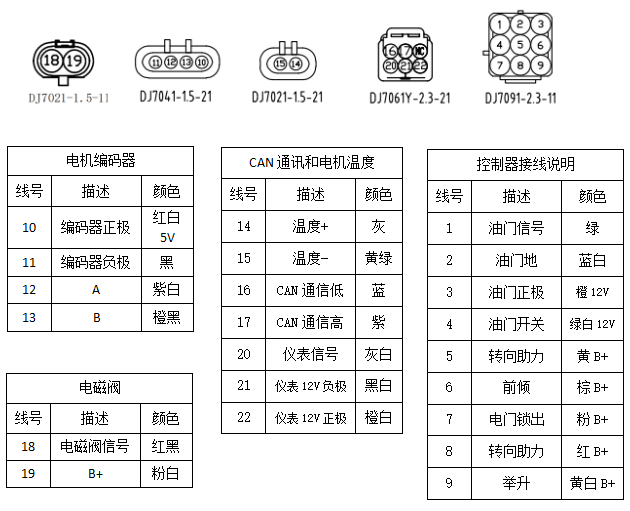

1. ?XY20（通用帶CAN）

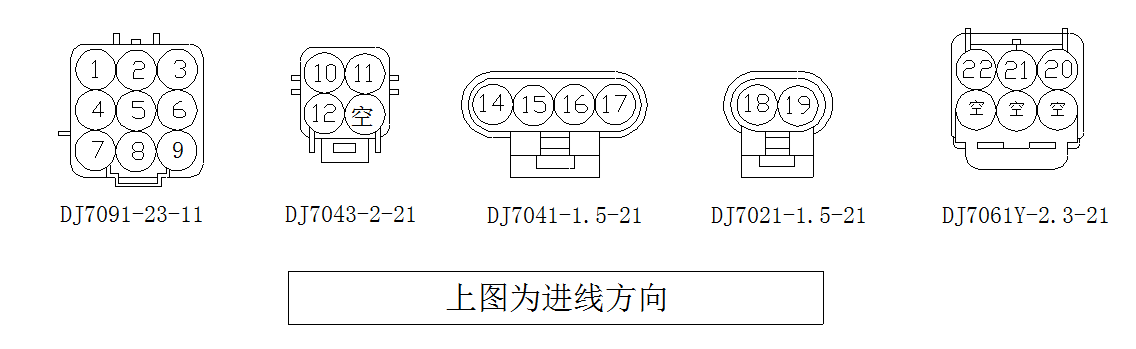

? 上圖為（電機控制器進線方向）

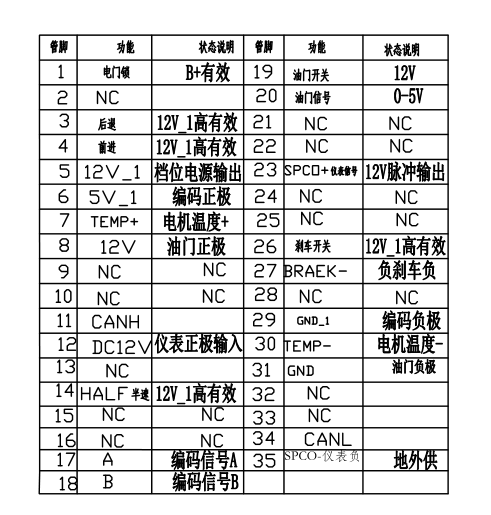

? 下圖為（電機控制器的接口定義）
?

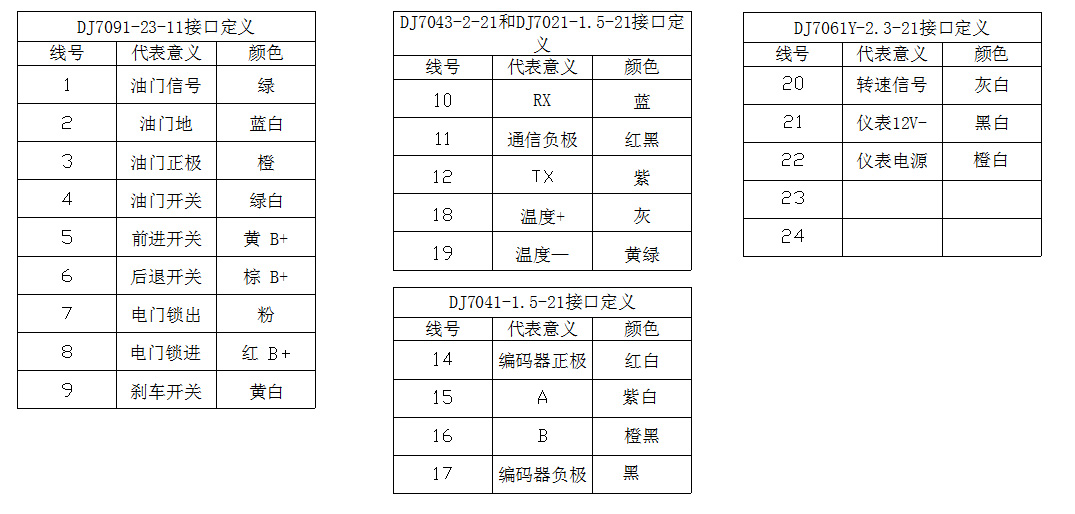

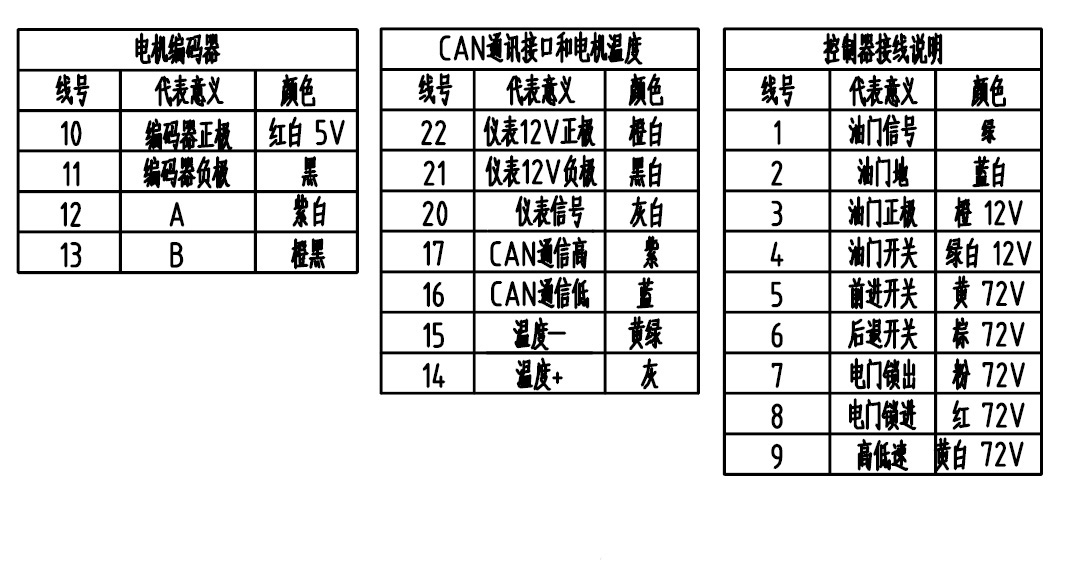

2.XY18（通用非CAN）
? ? ? ? ? ? ?下圖為（電機控制器的接口定義）
?
?

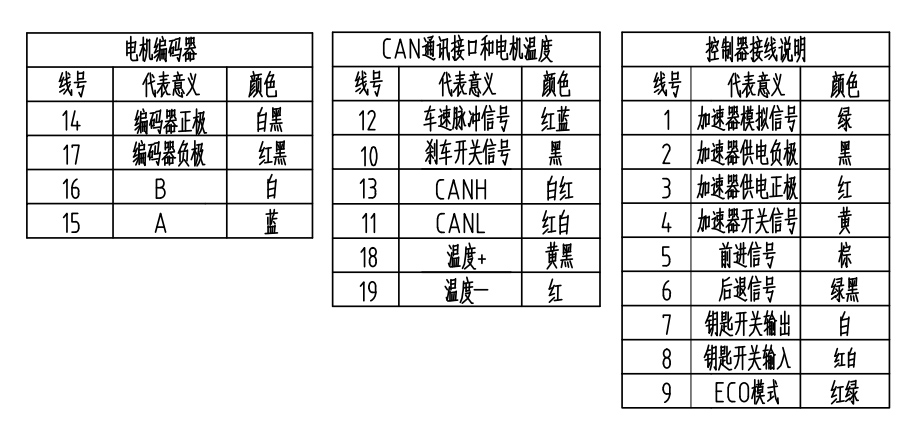

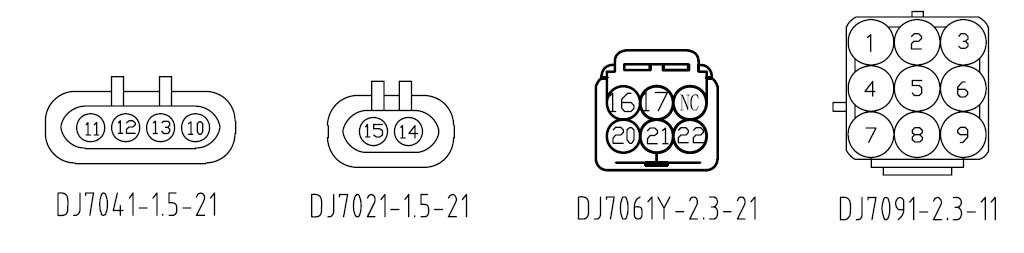

3.XY38（御捷專用線束）

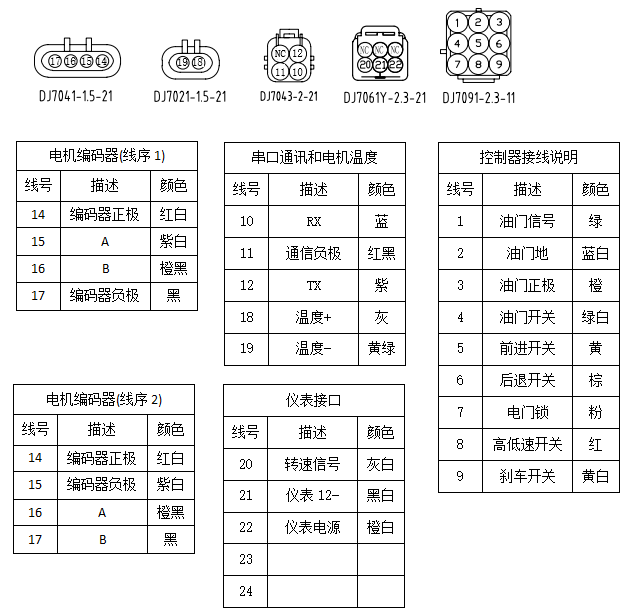

? 上圖為（電機控制器進線方向）
? 下圖為（電機控制器的接口定義）
?
?

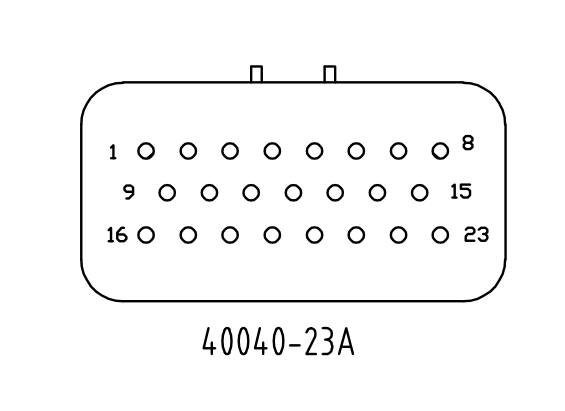

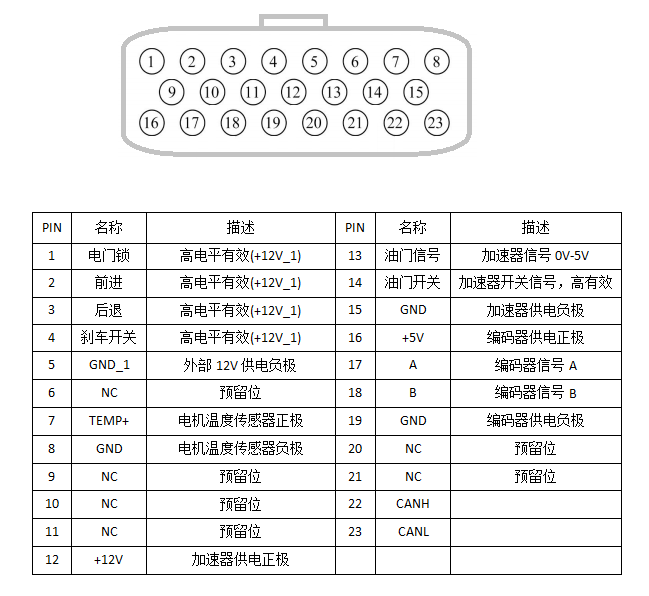

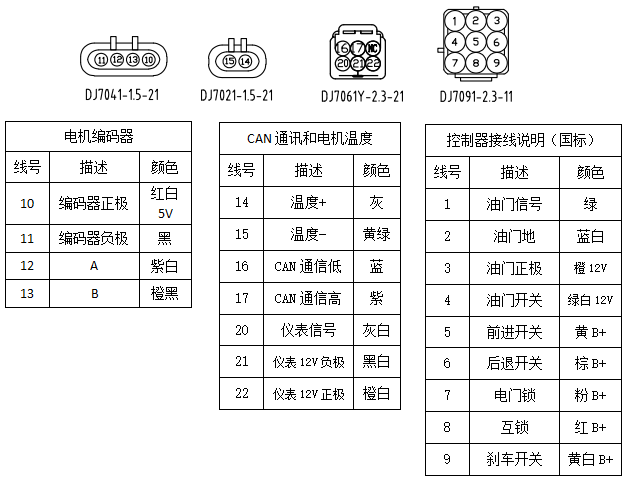

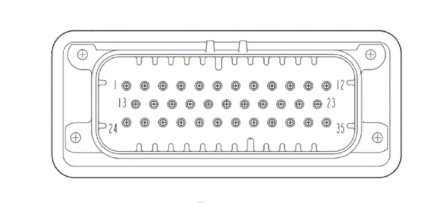

4.低速車23芯接口定義
?

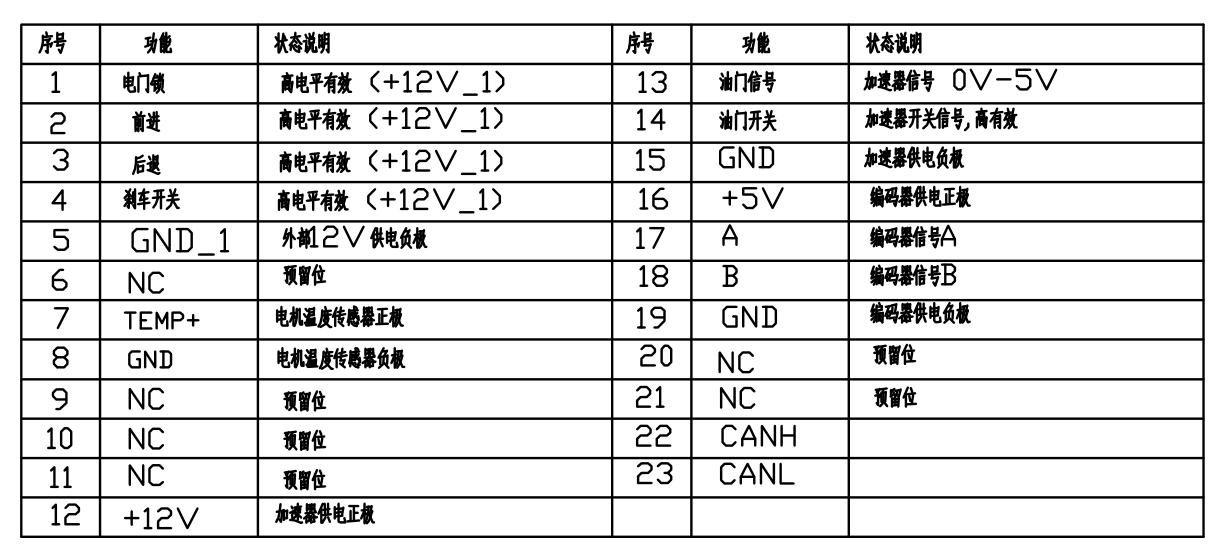

下圖為（電機控制器的接口定義）
?
?

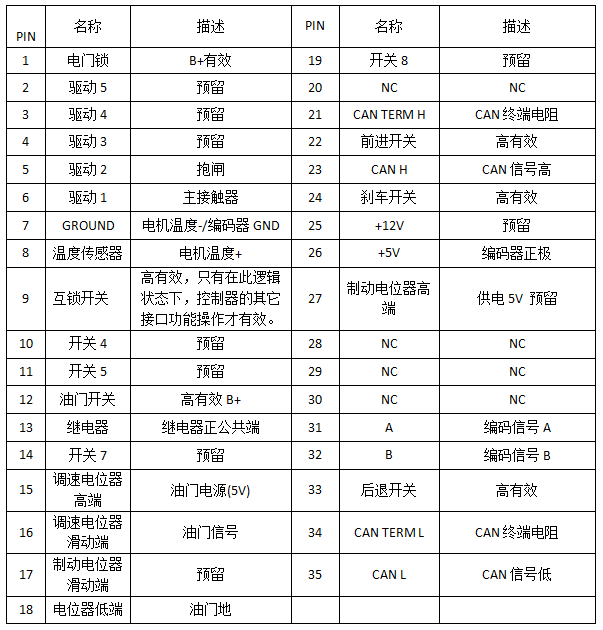

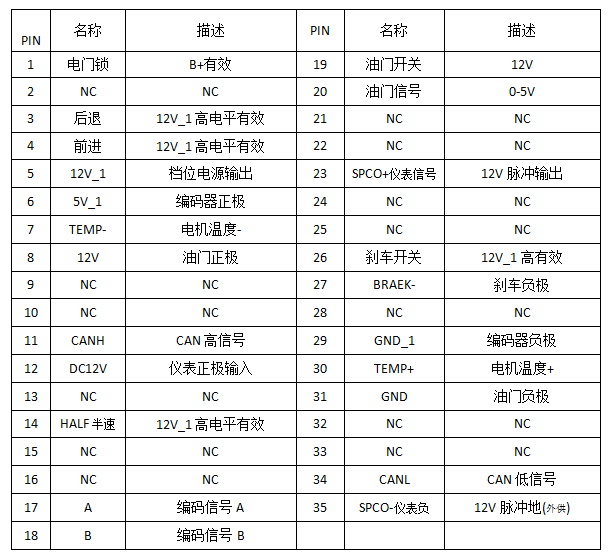

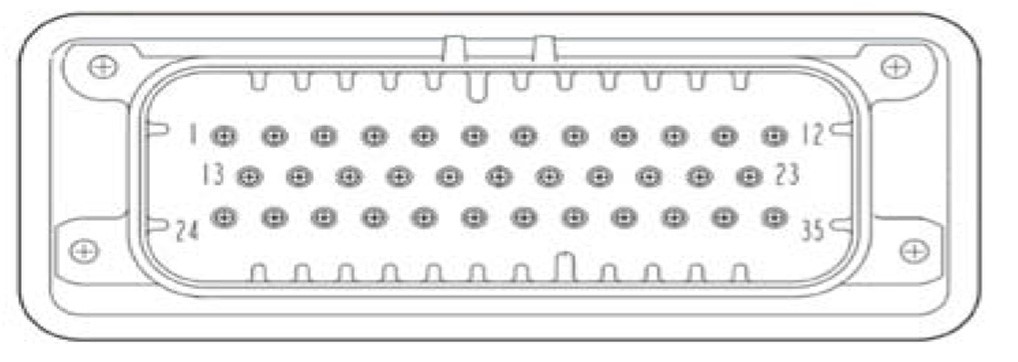

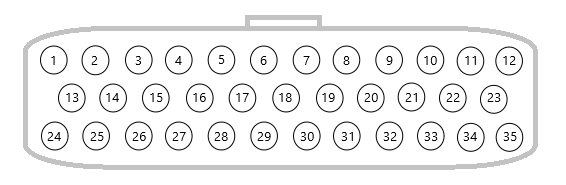

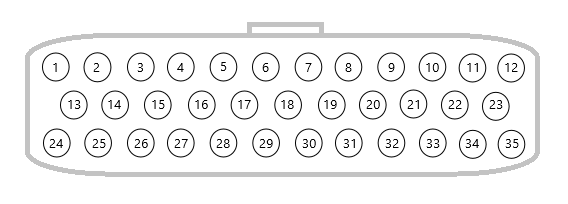

5.低速車35芯接口定義
?
下圖為（電機控制器的接口定義）
?
?

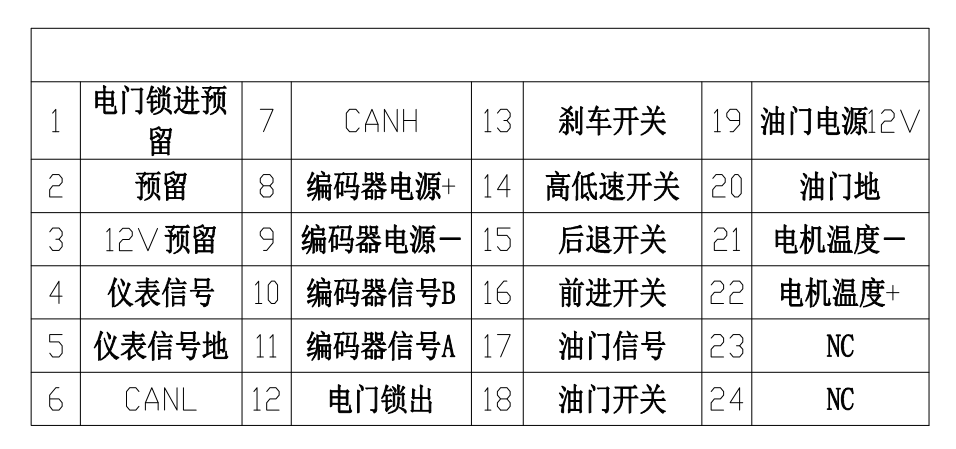

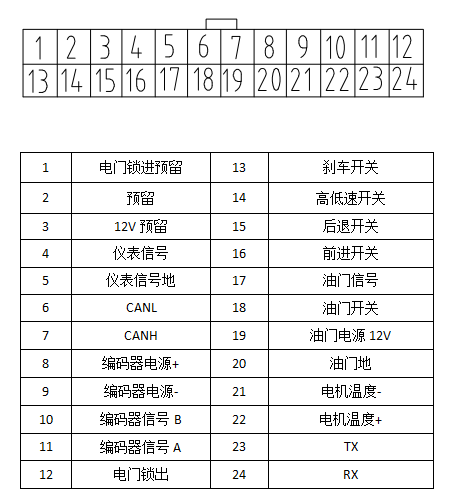

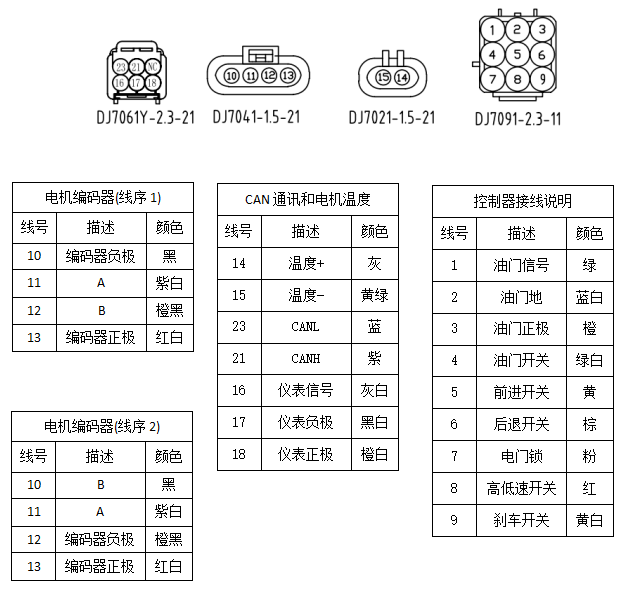

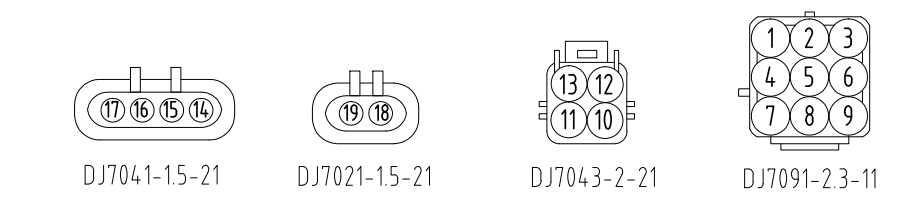

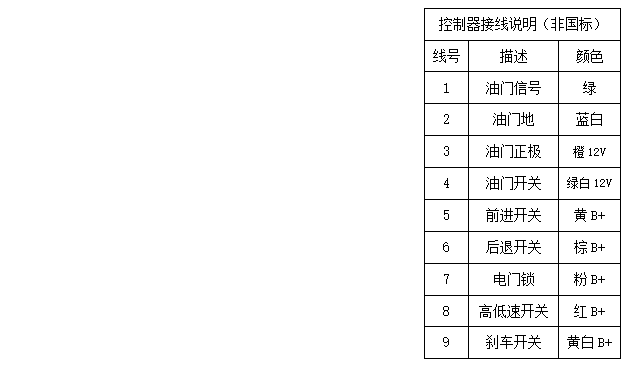

6.低速車24芯接口定義
下圖為（電機控制器的接口定義）
?
?

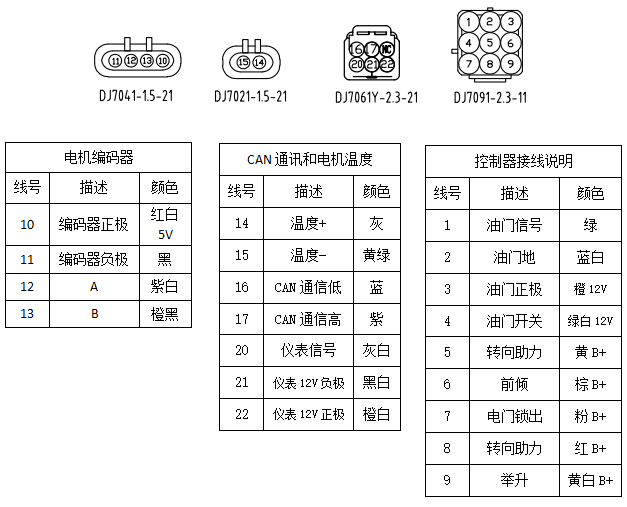

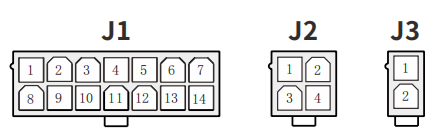

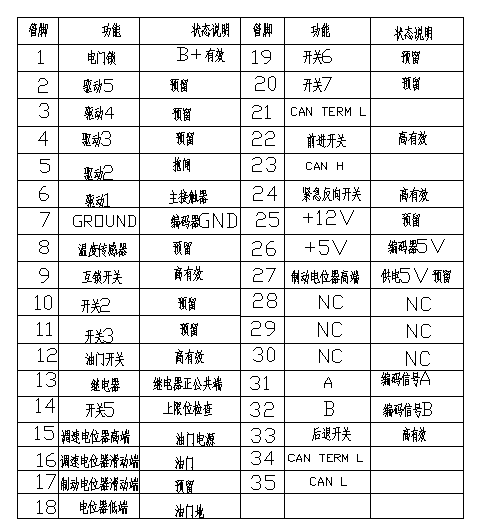

7.叉車控制器接口

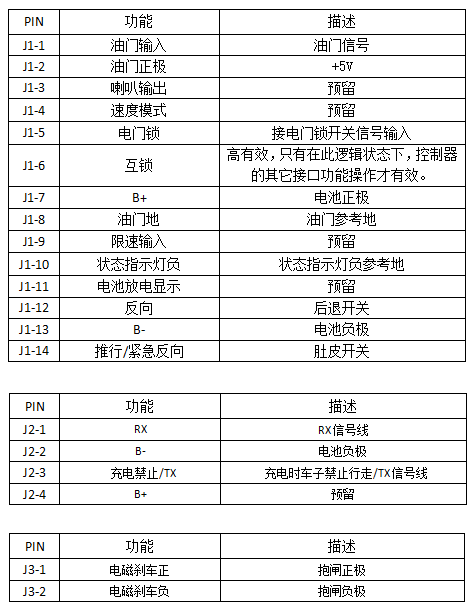

? 下圖為（電機控制器的接口定義）
